产品概述

液压圆锥破碎机（简称液压圆锥破）是集成液压调控技术的圆锥类破碎设备，主要承担生产线二次破碎、三次破碎工段作业，设计用于处理中等硬度以上物料，可应用于砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂加工、各类矿石破碎等领域。

技术性能

1、破碎设计

液压圆锥破碎机采用层压破碎原理设计，物料在破碎腔内可受到多方向挤压作用，设计上提升了物料通过能力，成品粒度分布相对集中；实际破碎效率与出料粒度受进料规格、物料硬度、工况条件影响，以现场实测数据为准。

2、维护结构

液压圆锥破碎机采用模块化结构设计，动锥布局让整机高度相对紧凑，核心部件可从顶部或侧部拆装维护，无需拆解整体机架；同时支持从标准超粗腔型到短头超细腔型的腔型切换，可适配不同出料粒度需求。

3、过载保护

设备内置液压过载保护系统，当不可破碎异物进入破碎腔或出现超载工况时，系统可自动增大排料间隙排出异物，完成后排料口自动复位，设备可恢复正常运行。

4、密封润滑

破碎腔体采用非接触式迷宫密封结构，有助于阻挡粉尘进入核心腔体；设备配备稀油润滑系统，可辅助降低关键部件磨损，延长易损件使用周期。

工作原理

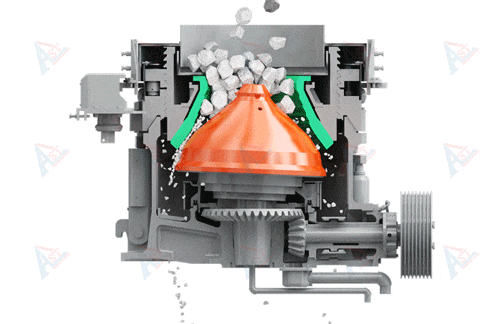

液压圆锥破碎机工作时，电机通过传动机构带动偏心套旋转，偏心套驱动动锥做持续旋摆运动，带动破碎壁周期性靠近、离开轧臼壁，对破碎腔内的物料进行挤压、搓碾；基于层压破碎理论，物料沿自身内部纹理破碎打磨，符合出料要求的物料从破碎间隙下落排出，未达标物料留在腔内继续破碎，直至满足粒度要求。

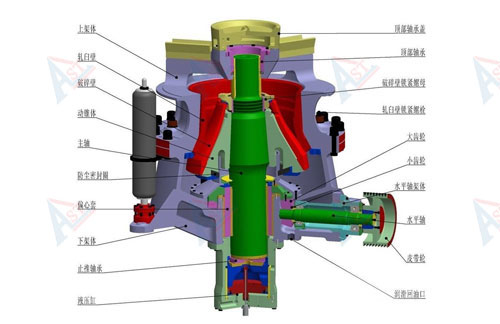

液压圆锥破碎机主要由六大核心部件加辅助系统构成：（1）下机架部：机架、主轴、导向销；（2）偏心套部：偏心套、平衡圈、大锥齿轮；（3）传动部：传动轴、小锥齿轮、轴套；（4）支撑套部：支撑套、锁紧缸、锁紧螺母；（5）调整环部：调整环、轧臼壁；（6）动锥部：躯体、破碎壁、球形瓦；辅助系统包含电气控制系统、稀油润滑液压站等。
