产品概述

圆锥分级机俗称分泥斗，是水力重力分级领域常用的湿式分级设备，主体外形为倒立圆锥结构，主要用于矿物加工流程中的分级、脱泥及浓缩作业，可适配分离0.15 mm以下的细颗粒物料，适用于金属、非金属等多类物料的分级作业，目前在磨矿分级、重选选矿工艺中已经有成熟应用。

技术性能

1、结构稳定可靠

采用倒立圆锥形主体结构设计，整体结构简洁无多余复杂部件，设备运行稳定性好，故障率低。

2、操作调节便捷

操作维护流程标准化程度高，溢流细度可在一定范围内灵活调节，能够适配不同工艺的分级粒度需求。

3、低能耗优势明显

依靠重力与水力作用实现颗粒分级，仅搅拌型需要少量动力驱动，核心分级过程无需额外动力，整体生产能耗远低于传统机械分级设备。

4、分级效果稳定

针对细颗粒物料的分级精度可满足常规生产需求，分级粒度最低可达75μm以下，能够有效完成磨前脱泥、细颗粒浓缩作业。

结构组成

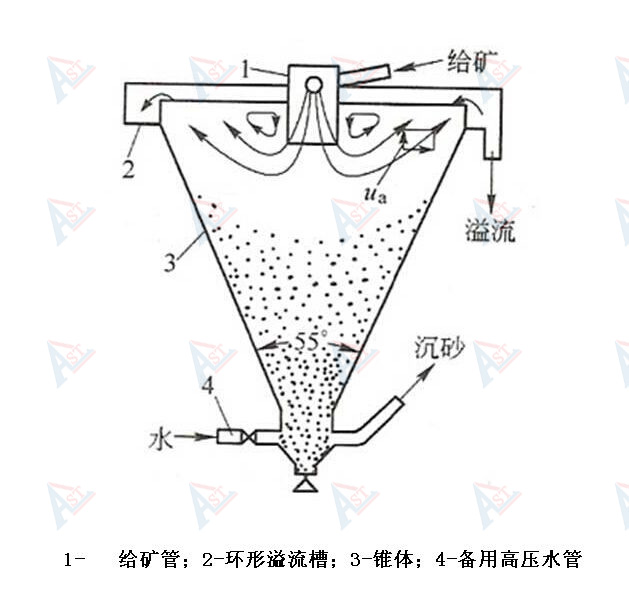

圆锥分级机主要由主轴、传动机构、叶轮、导向盖板、倒立圆锥形槽体、中心给矿筒、溢流槽、锥底沉砂排出口等核心部件组成。

工作原理

工作时，电动机通过带轮驱动主轴慢速转动，主轴下端的叶轮随轴转动，将腔体内部矿浆由中心向外甩出，使叶轮内部形成负压产生抽吸作用，同时抽吸上方的给矿与上循环矿浆、下方的下循环矿浆；矿浆离开叶轮后进入导向盖板，消减槽内矿浆的无效旋转运动后，在叶片导向作用下转变为稳定上升矿流；矿浆中不同粒度、密度的颗粒因沉降速度差异实现分层：细、轻矿粒沉降速度低于上升水流速度，随上升矿流进入周边溢流槽，作为溢流产物排出；粗、重矿粒沉降速度大于上升水流速度，逐步向下沉降，沉降过程中夹杂的细粒会被叶轮多次抽吸循环，分离后进入溢流，最终粗、重矿粒汇集到锥底，作为分级沉砂从锥底排出，完成分级作业。

本介绍仅为产品通用技术特征参考，实际产品参数、性能以设备出厂合格说明书及实际运行工况为准，所有描述不构成对产出效果的绝对承诺。
