产品概况

石英砂烘干机是石英砂选矿及深加工生产线中常用的脱水干燥设备，该设备利用热气流对物料进行动态干燥，在常规工况下具备处理量较大、运转平稳、热效率较高等特点。除石英砂外，该设备还可适配粒度在20-40mm以下的各类块状、粒状及粉状物料（如河沙、海沙、矿渣、粘土等）的规模化烘干作业，具体适用物料范围可根据实际工况确定。

技术性能

1、对流传热设计

石英砂烘干机采用内部扬料结构设计，可使物料在筒体内形成相对均匀的料幕，提升与热气流的对流传热效率；筒体外部可配置保温层，有助于减少表面散热损失，支持连续作业。

2、动态翻滚结构

物料在筒体内随筒体旋转不断被抄起、抛撒，处于动态翻滚状态，可增大气固接触面积，提升传热传质速率。通过调整筒体转速与倾角，可控制物料的停留时间，有助于保障出料水分符合要求、避免物料过热，较适配散粒状物料的干燥需求。

3、结构设计稳定

石英砂烘干机采用优质钢材制造，结构坚固，托轮与轮带配合精密，整机运行相对平稳、震动较小。内部易损件（如扬料板）可选用耐磨材质，使用寿命较长，有助于降低设备的日常维护成本、减少停机时间。

4、热源适配灵活

热风炉系统可兼容多种燃料类型，适配生物质颗粒、天然气、煤气、柴油、重油、煤炭及电能等。企业可结合当地能源价格与环保政策，选择适配的加热方式。

5、可选耐磨材质

针对石英砂硬度大、磨损性强的物理特性，设备与物料直接接触的核心部件（如筒体内部、扬料板）可选配特种耐磨钢板（如高锰钢或耐磨合金钢），其抗磨损性能优于普通碳钢板，有助于延长设备的使用寿命。（注：若用于高纯石英砂提纯场景，可定制不锈钢或内衬防腐耐磨非铁材质，降低铁污染风险。）

6、排气系统调节，延长除尘设备寿命

系统配备尾气降温与引风设计，高温废气在进入除尘器前可经过冷却处理，有助于控制入袋温度，降低高温烧毁滤袋的风险，可延长布袋除尘器等环保设备的使用寿命，助力废气达标排放。

工作原理

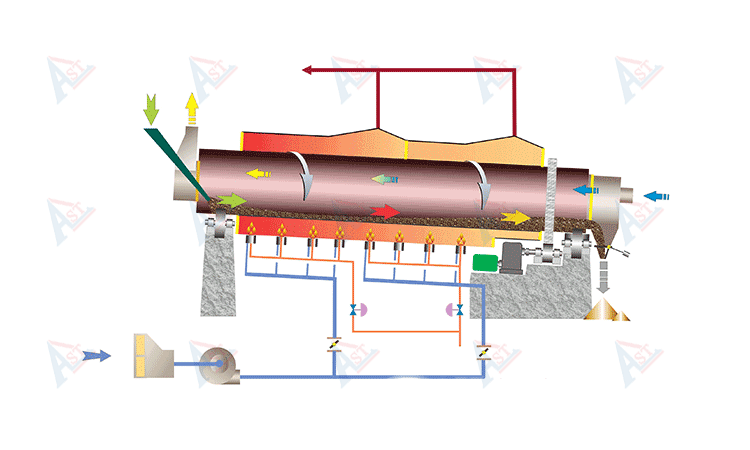

石英砂湿料由给料装置经进料溜槽送入烘干机筒体内，进料溜槽的倾角设计大于物料的自然休止角，有助于保障物料顺畅滑入。 干燥器主体是一个与水平线呈微小倾角安装的旋转圆筒，物料从较高的一端（窑尾）加入，在重力与筒体旋转的共同作用下，逐渐向较低的一端（窑头）移动。

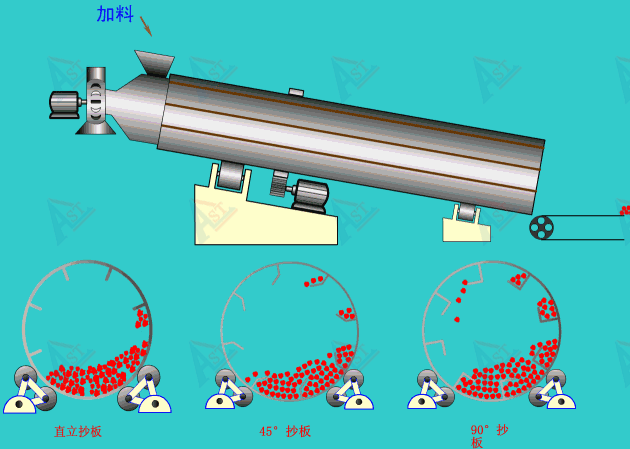

热交换过程：载热体（热空气或烟道气）通常从低端（窑头）进入，与物料形成逆流接触（也可根据工艺需求设计为顺流并流）。筒体内壁装有扬料板（抄板），可将物料抄起并撒下，形成“料幕”，有助于增加物料与热气流的接触表面积，加快水分蒸发。

干燥后的物料从出料端排出，可经皮带输送机或螺旋输送机送入成品料仓。携带粉尘的低温废气则依次经过旋风除尘器（捕集粗颗粒）和布袋/湿法除尘器（净化微粉），经处理符合排放标准后排入大气。

结构组成

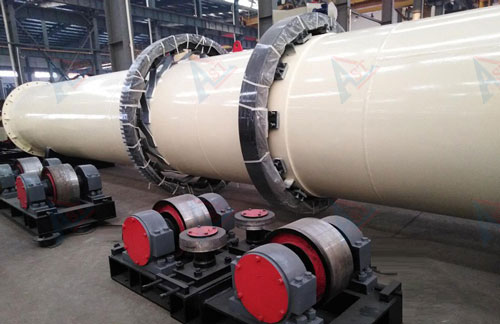

石英砂烘干机主体是沿轴向装有若干扬料板的回转圆筒。圆筒略呈倾斜放置，在传动机构的驱动下作匀速旋转。

1、主机核心部件：
主要由筒体、前/后辊圈（轮带）、托轮、挡轮、大齿轮、小齿轮、出料罩、扬料板（抄板）、减速机、主电机、热风道、进料溜槽等部分组成。
2、成套系统配置：

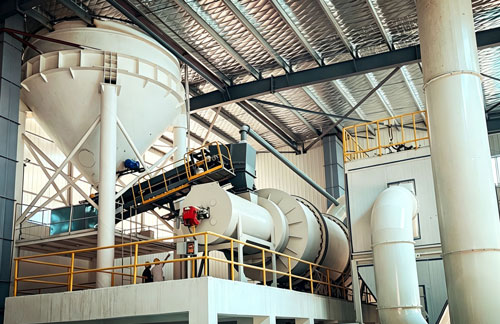

一套完整的烘干系统通常包括：热源设备（热风炉/燃烧室）、打散装置、上料皮带机、定量给料机、烘干机主机、出料皮带机、引风机、卸料器、多级除尘设备（旋风+布袋）以及智能配电柜。
注：具体工艺流程与设备选型，可根据客户的物料初水分、终水分要求、产能规划及当地环保排放标准进行深度定制。

本介绍仅为产品通用技术特征参考，实际产品参数、性能以设备出厂合格说明书及实际运行工况为准，所有描述不构成对产出效果的绝对承诺。
